钛和钛合金焊接工艺详细分析由青岛朗恩斯提供

本页关键词：钛和钛合金焊接 青岛朗恩斯
钛和钛合金焊接工艺详细分析由青岛朗恩斯提供

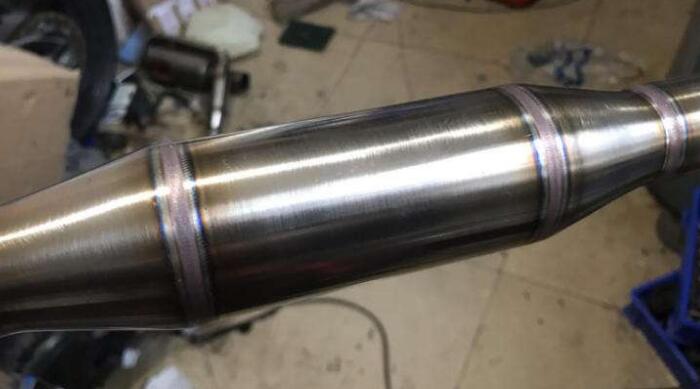

  1、焊前准备
  焊件和钛焊丝表面质量对焊接接头的力学性能有很大影响因此必须严格清理。铁板及钛焊丝可采用机械清理及化学清理两种方法。
  1.1机械清理对焊按质量要求不高或酸洗有困难的焊件，可用细砂纸或不锈钢丝刷擦拭，但最好是用硬质合金黄色刮削钛板，去除氧化膜。
  1.2化学清理。焊前可先对试件及焊丝进行酸洗，酸洗液可用HF5%+HNO335%的水熔液。酸洗后用净水冲洗，烘干后立即施焊。或者用丙酮、乙醇、四氯化碳、甲醇等擦拭钛板坡口及其两侧（各50mm内）、焊丝表面、工夹具与钛板接触的部分。
  2、焊接设备的选择 钛及钛合金金钨板氩弧焊应选用具有下降外特性、高频引弧的直流氩弧焊电源，且延迟递气时间不少于15秒，避免焊遭受到氧化、污染。

  3、焊接材料的选择 氩气纯度应不低于99.99%，露点在-40℃以下，杂质总的质量分数<0.001%。当氩气瓶中的压力降至0.981MPa时，应停止使用，以防止影响焊接接头质量。原则上应选择与基本金属成分相同的钛丝，有时为了握高焊缝金属塑性，也可选用强度比基本金属稍低的焊丝。

  4、气体保护及焊接温度 钛管接头在焊接是地，为了防止焊接接头在高温下被有害气体及元素污染，必须对焊区及焊缝进行必要的焊接保护与温度控制，其温度应在250℃以下。保护与温度控制的主要方法：一是对表面焊缝加保护气体拖罩；二是将被焊接头管内充满保护气体。保护气采用氩气，其纯度应≥99.99％。保护气体的流量应满足焊接技术要求
  5、焊接参数的选择
  5.1 钛合金焊丝。填充焊丝的牌号应根据母材来选择，一般采用与母材同质的原则，有时为了提高接头的塑性，也可以选择比母材合金化程度稍低的焊丝。焊丝直径应根据母材厚度来选择
  5.2 钨极。最好选用铈钨极，其直径根据钛合金管壁厚选择，一般在1.0～3.0mm，钨极端部应磨成30～45度锥形。
  6、坡口形式的选择 原则尽量减少焊接层数和焊接金属。随着焊接层数的增多，焊缝累计吸气置增加，以至影响焊接接头性能，又由于钛及钛合金焊接时焊接熔池尺寸较大，因此试件开单V型70~80°坡口。

  7、试件组对及定位焊 为了减少焊接变形，焊前进行定位焊，一般定位焊间距为100~150mm，长度为10~15 mm。定位焊所用的焊丝、焊接工艺参数及气体保护条件应与焊接接头焊接时相同。间隙0~2mm，钝边0~1.0mm。

有需要钛合金焊接可随时联系我们，保证质量，保证精度，期待合作。
